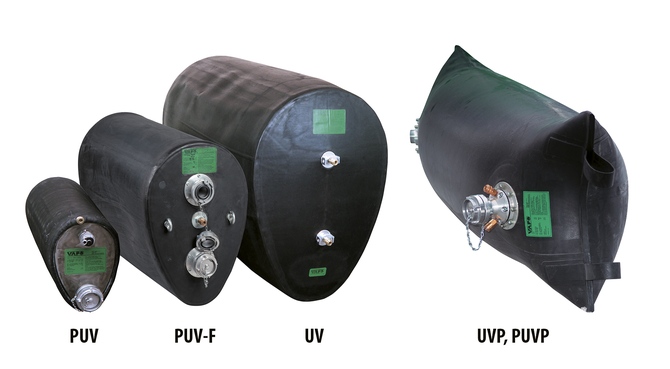

Těsnicí vaky potrubí vejčité UV, UVP, a PUV, PUV-F, PUVP a UVL
Tyto vaky se používají pro utěsnění vejčitých profilů. Lze s nimi také provádět zkoušky těsnosti. Vyrábějí se ve dvou provedeních. Provedení UV, PUV a PUV-F, které svým tvarem kopíruje tvar vejčitého potrubí, se používá pro menší profily potrubí.
Pro větší profily potrubí se používá polštářové provedení UVP a PUVP. Jeho výhodou je flexibilita a průchodnost běžnou šachtou.
Varianta UVL je vyrobena z lehkého materiálu s dobrou chemickou odolností. Drobná poškození povrchu lze možné opravit. UVL vaky vyráběny pro jeden rozměr potrubí.
Technické parametry
Těsnící vaky potrubí vejčité UV, UVP
|
Typ |
|
UV 30/45 - 40/60 |
UV 50/75 - 60/90 |
UV 70/105 - 90/135 |
UVP 50/75 - 60/90 |
UVP 70/105 - 90/135 |
|
Č. výrobku |
|
1601 |
1602 |
1603 |
1604 |
1605 |
|
Těsněný profil |
mm |
300-400 450-600 |
500-600 750-900 |
700-900 1050-1350 |
500-600 750-900 |
700-900 1050-1350 |
|
Provozní přetlak |
Mpa |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Těsněný protitlak |
Mpa |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
|
Rozměry vaku š x v x d |
mm |
270 x 380 x 800 |
470 x 690 x 1060 |
650 x 960 x 1360 |
700 x 2100 |
1000 x 2500 |
|
Hmotnost |
kg |
12 |
32 |
60 |
23 |
39 |
Těsnící vaky potrubí vejčité průtočné PUV,PUV-F a PUVP
|
Type |
|
PUV 30/45 - 40/60 |
PUV 50/75 - 60/90 |
PUV 70/105 - 90/135 |
PUV 30/45 - 40/60 F |
PUV 50/75 - 60/90 F |
PUV 70/105 - 90/135 F |
PUVP 50/75 - 60/90 |
PUVP 70/105 - 90/135 |
|
Č. výrobku |
|
1303 |
1301 |
1302 |
1304 |
1305 |
1306 |
1307 |
1308 |
|
Těsněný profil |
mm |
300-400 450-600 |
500-600 750-900 |
700-900 1050-1350 |
300-400 450-600 |
500-600 750-900 |
700-900 1050-1350 |
500-600 750 - 900 |
700-900 1050-1350 |
|
Provozní přetlak |
Mpa |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Těsněný protitlak |
Mpa |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
|
Rozměry vaku (ŠxVxD) |
mm |
280 x 410 x 750 |
470 x 690 x 880 |
650 x 960 x 1060 |
270 x 380 x 800 |
470 x 690 x 1060 |
650 x 960 x 1360 |
700 x 2100 |
1000 x 2500 |
|
Hmotnost |
kg |
25 |
51 |
78 |
19 |
51 |
98 |
31 |
48 |
|
Průtok |
1 x 1“ 1 x 2“ |
1 x 1“ 1 x 2,5“ |
1 x 1“ 1 x 2,5“ |
1 x 1“ 1 x 2“ |
2 x 2“ |
2 x 2“ |
2“ |
2“ |
Těsnicí vak vejčitý lehký UVLUVL
|
Typ |
|
UVL 20/30 |
UVL 25/37,5 |
UVL 30/45 |
UVL 35/52,5 |
UVL 40/60 |
UVL 50/75 |
|
Č. výrobku |
|
1610 |
1606 |
1607 |
1608 |
1609 |
1612 |
|
Těsněný profil |
mm |
200-300 |
250-375 |
300-450 |
350-525 |
400-600 |
500-750 |
|
Provozní přetlak |
MPa |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
0,1 |
|
Těsněný protitlak |
MPa |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
0,05 |
|
Rozměry vaku (ŠxVxD) |
mm |
200 x 300 x 600 |
250 x 375 x 700 |
300 x 450 x 700 |
350 x 525 x 800 |
400 x 600 x 800 |
500 x 750 x 900 |
|
Hmotnost |
kg |
2,5 |
3,1 |
3,8 |
4,6 |
5,5 |
6,4 |
